Chiller Sistemler

Chiller Sistemi Nedir?

Chiller sistemleri, temel olarak suyu soğutarak bu soğuk suyu binaları, endüstriyel makineleri veya hassas ekipmanları soğutmak için kullanan merkezi iklimlendirme sistemleridir.

Bir benzetme yapacak olursak, vücudumuzdaki dolaşım sistemine çok benzerler:

• Kalp (Chiller):Kanı (suyu) soğutup pompalar.
• Damarlar (Borular):Soğuk suyu tüm vücuda (binaya) taşır.
• Organlar (Fan Coil, Klima Santrali):Soğuk kanı kullanarak kendilerini serinletirler.

Chiller’ın asıl işi “soğukluk üretmek” değil, ısıyı bir yerden alıp başka bir yere atmaktır. Yani, soğutmak istediğiniz ortamın ısısını alıp dışarıya transfer eder.

Temel Çalışma Prensibi (Soğutma Çevrimi)

Chiller’lar, buzdolapları ve klimalarla aynı temel prensip olan “Buhar Sıkıştırmalı Soğutma Çevrimi” ile çalışır. Bu çevrim 4 ana bileşenden oluşur:

• Evaporatör (Buharlaştırıcı):Soğutulacak olan suyun ısısının alındığı yerdir. Düşük basınçlı ve soğuk olan soğutucu akışkan (gaz), evaporatörün içinden geçerken, boruların dışından geçen sistem suyunun ısısını emer ve buharlaşır. Sonuç olarak su soğumuş olur.

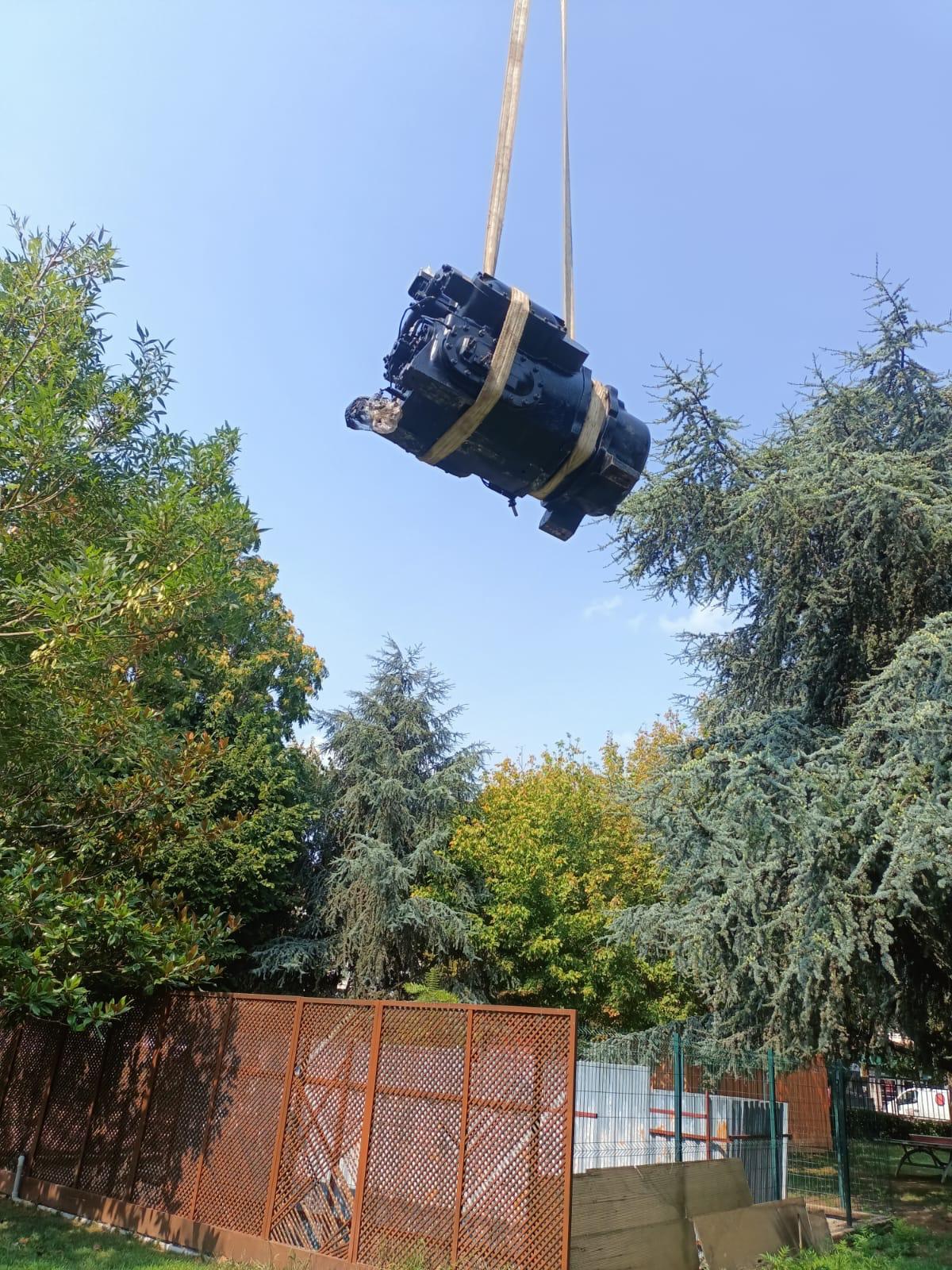

• Kompresör:Evaporatörden gelen düşük basınçlı gazı emer ve yüksek basınca sıkıştırır. Bu işlem sırasında gazın sıcaklığı da ciddi şekilde artar. Sistemin kalbidir.
• Kondenser (Yoğuşturucu):Kompresörden gelen yüksek basınçlı ve sıcak gazın ısısının dış ortama atıldığı yerdir. Isısını kaybeden gaz, yoğunlaşarak tekrar sıvı hale gelir.
• Genleşme Valfi:Kondenserden gelen yüksek basınçlı sıvının basıncını aniden düşürür. Basıncı düşen sıvı, çok soğuk bir sıvı-gaz karışımına dönüşür ve evaporatöre gitmeye hazır hale gelir.

Bu döngü sürekli olarak tekrarlanarak suyun istenilen sıcaklıkta (genellikle 6-7 °C) kalması sağlanır.

Chiller Sistemi Çeşitleri

Chiller’ları en temel olarak iki ana gruba ayırabiliriz. Bu ayrım, kondenserde biriken ısının nasıl atıldığına göre yapılır:

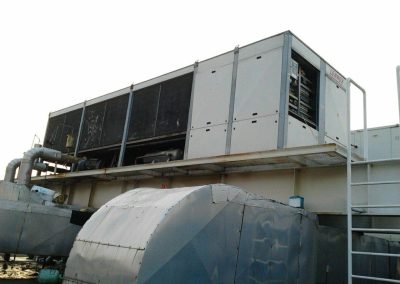

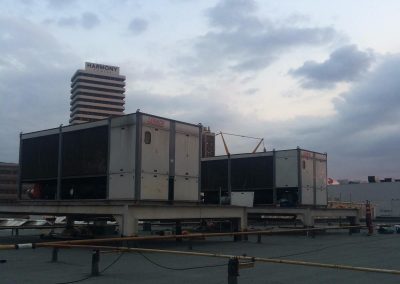

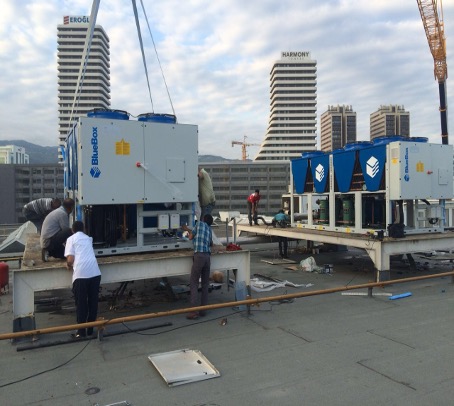

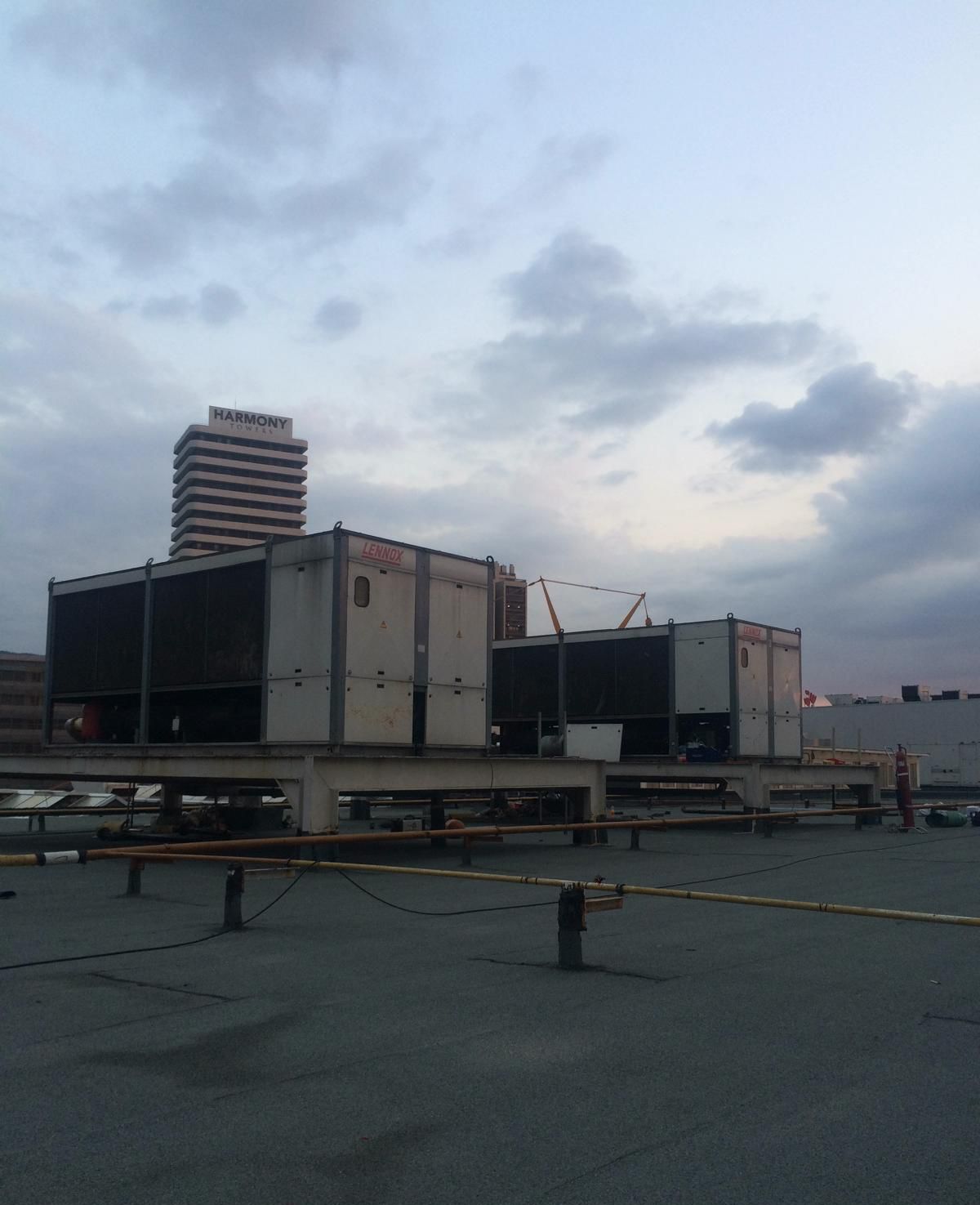

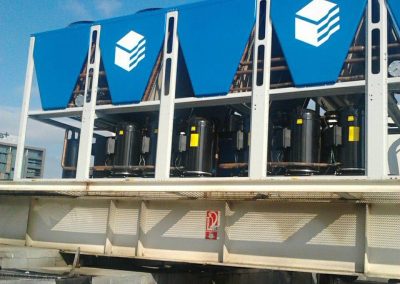

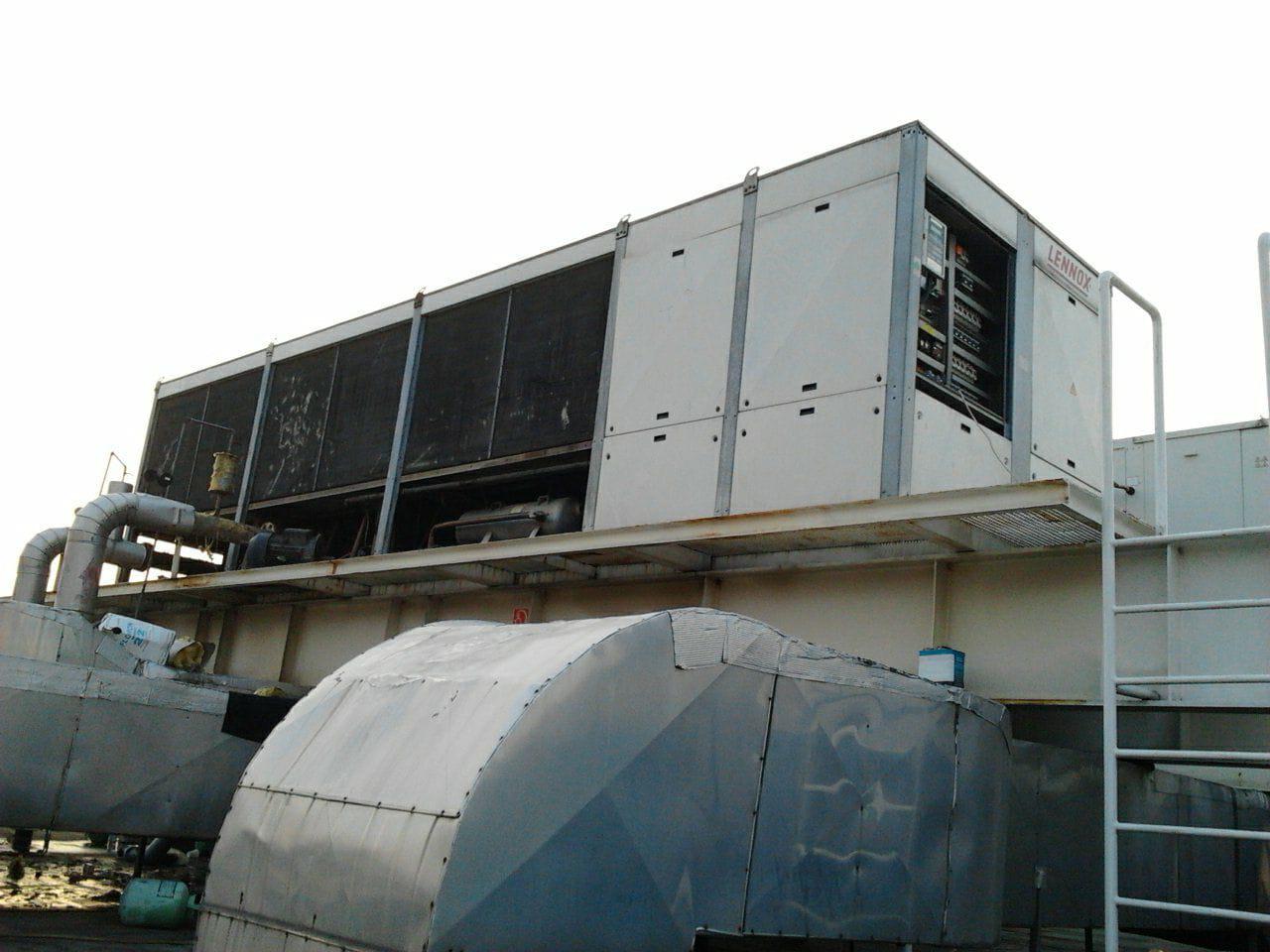

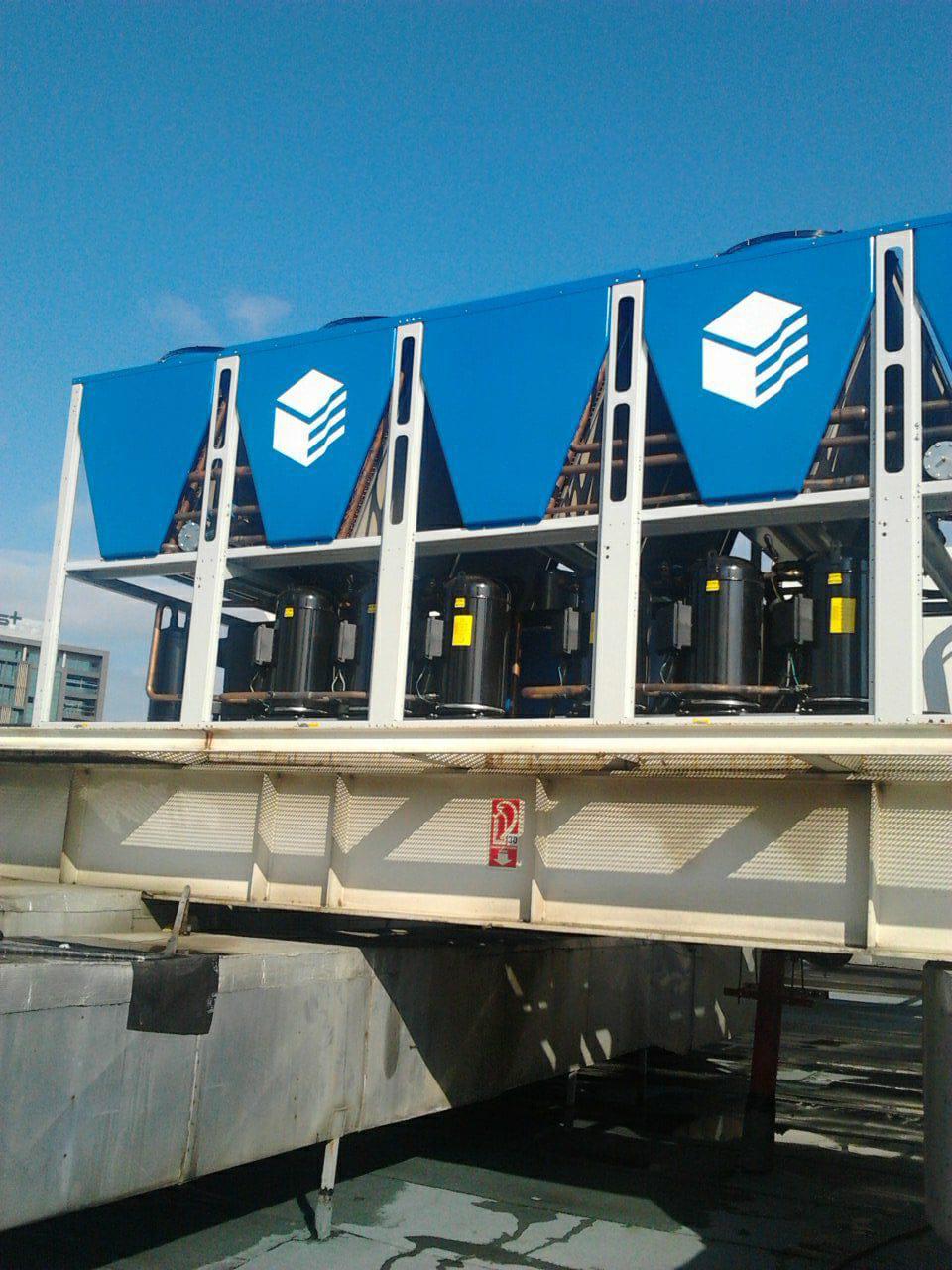

1. Hava Soğutmalı Chiller (Air-Cooled Chiller)
• Nasıl Çalışır?Kondenserdeki sıcaklığı, üzerindeki büyük fanlar yardımıyla doğrudan havaya atar. Tıpkı ev tipi klimaların dış ünitesi gibi çalışır.
• Nereye Kurulur?Genellikle binaların çatılarına veya dış mekanlara kurulur.
• Avantajları:
  • Kurulumu daha basittir.
  • Suya ihtiyaç duymaz, su kulesi gerektirmez.
  • İşletme ve bakım maliyetleri daha düşüktür.
• Dezavantajları:
  • Su soğutmalı sistemlere göre daha az verimlidir.
  • Dış hava sıcaklığından doğrudan etkilendiği için sıcak günlerde verimi düşer.
  • Fanlar nedeniyle daha gürültülü çalışabilir.
2. Su Soğutmalı Chiller (Water-Cooled Chiller)
• Nasıl Çalışır?Kondenserdeki ısıyı atmak için havayı değil, suyu kullanır. Chiller’dan gelen sıcak su, bir soğutma kulesine (cooling tower) pompalanır. Soğutma kulesinde bu su buharlaştırma yöntemiyle soğutulur ve tekrar chiller’a gönderilir.
• Nereye Kurulur?Genellikle binaların makine daireleri gibi kapalı mekanlarına kurulur. Soğutma kulesi ise çatıda veya dışarıda bulunur.
• Avantajları:
  • Çok daha yüksek verimliliğe sahiptir (özellikle büyük kapasitelerde).
  • Dış hava koşullarından etkilenmez.
  • Daha sessiz çalışır ve daha uzun ömürlüdür.
• Dezavantajları:
  • Kurulumu daha karmaşıktır (soğutma kulesi, ek pompalar ve borulama gerektirir).
  • Soğutma kulesi su tükettiği ve düzenli bakım gerektirdiği için işletme maliyeti vardır.

Bir Chiller Sisteminin Ana Bileşenleri

Bir chiller sistemi sadece chiller ünitesinden ibaret değildir. Komple bir sistem şunları içerir:

• Chiller Ünitesi:Sistemin beyni ve kalbi.
• Pompalar:Soğutulmuş suyu binanın içindeki ünitelere (fan coil vb.) göndermek ve geri getirmek için kullanılır.
• Boru Tesisatı:Soğuk suyun taşındığı damar ağıdır.
• Klima Santralleri (AHU) ve Fan Coil Üniteleri (FCU):Binanın içine yerleştirilen ve soğuk suyun içinden geçtiği cihazlardır. Bu cihazlar, odadaki havayı alıp soğuk su borularının üzerinden geçirerek serinletir ve tekrar odaya üfler.
• Soğutma Kulesi:Sadece su soğutmalı sistemlerde bulunur.

Kullanım Alanları

Chiller sistemleri, yüksek soğutma kapasitesi gerektiren hemen hemen her yerde kullanılır:

• Ticari Binalar:Alışveriş merkezleri (AVM’ler), oteller, büyük ofis binaları, havalimanları.
• Sağlık Tesisleri:Hastaneler (ameliyathaneler ve odaların iklimlendirilmesi için).
• Endüstriyel Tesisler (Proses Soğutma):Fabrikalarda makinelerin (plastik enjeksiyon, pres, lazer kesim vb.) veya üretilen ürünlerin (gıda, kimya, ilaç) soğutulması için kritik öneme sahiptir.
• Veri Merkezleri (Data Center):Sürekli çalışan sunucuların ürettiği yoğun ısıyı uzaklaştırmak için hayati bir rol oynar.
• Eğitim ve Kültür Merkezleri:Üniversiteler, kampüsler, tiyatro ve konser salonları.
